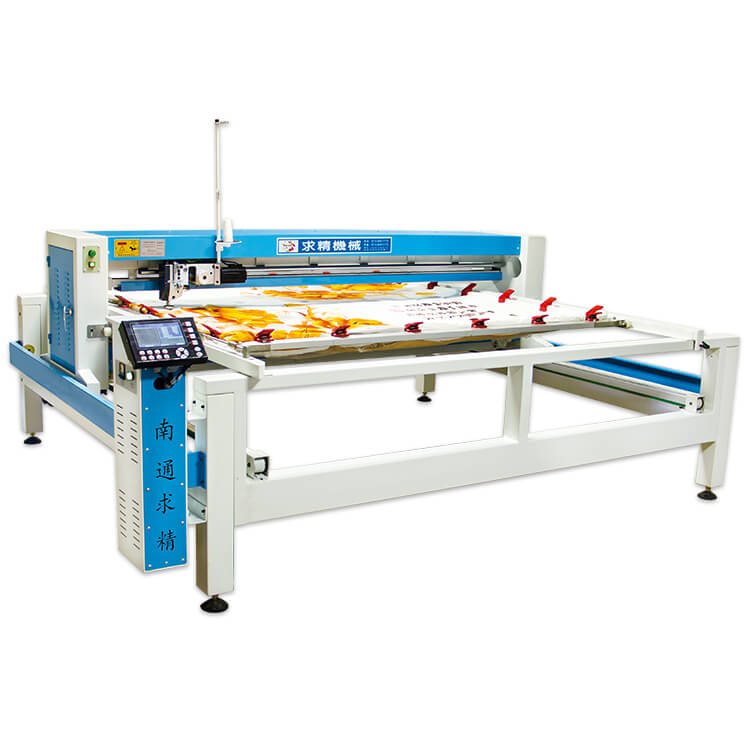

電腦單針絎縫機的主要設備是工控電腦，配合運動控制卡、步進/伺服電機、變頻器，根據打版軟件的花樣設計，能高速、準確控制X、Y軸及Z軸運動，對復雜設計花樣的運動控制，實現從計算機設計到產品生產的過程。電腦絎縫加工機是一種以XYZ型運動的系統，X、Y軸控制繃架與機頭的運動，Z軸即為主軸，控制機頭的上下絎縫運動。X與Y軸的運動主要依賴步進電機或伺服電機傳動，運動控制卡將運動控制信號傳動給電機驅動器，然后就能依據絎縫花樣的要求完成高質量的同步運動。

電腦絎縫機故障排除與檢修之一
單針電腦絎縫機若出現如下故障現象：
一：機器暫停后機頭仍緩慢轉動不停；
二：縫制外框完后不能進入內框縫制并且機頭仍緩慢轉動不停；
三：絎縫機縫制結束后機頭仍緩慢轉動不停；

絎縫機故障排除與檢修方法如下：
1：F6測試針位如無0和1反應；
2：將絎縫機斷電后用指針或數顯萬用表測量；
3：更換相對應的傳感器；
4：檢查絎縫機電腦主機至傳感器之間線路有否斷路或開路；
5：更換相對應的工控板；
6：檢查插頭接觸是否良好；

備注：*傳感器與擋光片輪缺口對著時為1，反則為0

電腦絎縫機故障排除與檢修之二

一：運行絎縫機設備進行縫制時框架和步進電機有抖動；
二：空進或空退時框架和步進電機有抖動；
三：到穿線點時框架和步進電機有抖動；
四：工作時絎縫實際尺寸變小；
五：縫制時框架和電腦絎縫機步進電機不動或有一方向不動；

電腦絎縫機以上故障排除與檢修的方法如下：

1:F6測試4個方向時有框架和步進電機抖動或聲音異常；
2:電腦絎縫機斷電后用指針或數顯萬用表；
3:同步帶是否滑牙；
4:固定鏈條夾子有無松動，要及時處理緊固；
5:更換相對應的驅動器(X或Y)；
6:檢查驅動器與電腦絎縫機步進電機之間的電源線路有否斷路或開路,電腦絎縫機；
7:檢查步進電機航空插頭接觸是否良好；
